ตัวอย่างงาน  จัดเก็บสายในตู้ RACK ขนาดต่างๆ

เมื่อติดตั้งสายสัญญาณจำนวนมาก  และมีอุปกรณ์สำหรับเชื่อมต่อระบบหลายอย่าง เช่น SWITCH, เครื่องสำรองไฟ UPS ,  ROUTER  เป็นต้น  จึงควรจัดเก็บให้เป็นระเบียบเรียบร้อย  โดยนิยมใช้ตู้แร็ค (RACK) ในการจัดเก็บสายสัญญาณและอุปกรณ์

ตู้แร็ค (RACK) มีหลายขนาด (6U, 9U, 12U, 15U, 27U, 36U, 42U)   โดยแบ่งตู้แร็ค (RACK) จากวิธีการติดตั้งเป็น 2 ประเภทหลัก  คือ 1.แบบติดตั้งยึดกับผนัง และ 2.แบบวางพื้น ซึ่งเหตุผลในการพิจารณาเลือกใช้ตู้แร็ค (RACK) ว่าควรใช้แบบไหน ขนาดเท่าไหร่ ขึ้นอยู่กับสถานที่ในการติดตั้ง  และจำนวนอุปกรณ์ที่จะใส่ในตู้แร็ค (RACK) เช่น

1.  ติดตั้งสายแลนจำนวน  40  จุด  ใช้ Switch 24 PORT จำนวน 2 ตัว , เร้าเตอร์ 1 ตัว, UPS 1 เครื่อง  แนะนำให้เลือกตู้แร็ค (RACK) ขนาด 9U

2.  ติดตั้งสายแลนจำนวน 300 จุด  , Switch 24 PORT หรือ 48 PORT จำนวนหลายตัว, เครื่อง SERVER 4-5 เครื่อง, UPS ขนาดใหญ่  แนะนำให้เลือกตู้แร็ค (RACK) ขนาด 27U ขึ้นไป  เนื่องจากจำนวนสายมีจำนวนมาก  อุปกรณ์ที่ต้องการเก็บไว้ในตู้ RACK จำนวนมาก  ต้องใช้ตู้แร็ค (RACK) ขนาดใหญ่ขึ้นตามความเหมาะสม

โดยทาง SE-BE จะขอนำงานที่ติดตั้งให้ลูกค้ามาเป็นตัวอย่างประกอบเพื่อให้เห็นภาพมากขึ้น ดังต่อไปนี้

ตัวอย่างตู้แร็ค RACK ขนาดต่างๆ

จัดสายแลน Lan CAT6A จำนวน 432 เส้น เข้าPatch Panel  ตู้ RACK 42U   : รัฐสภาใหม่  เกียกกาย

ดูรายละเอียดงานติดตั้งนี้  เพิ่มเติม

จัดสายแลน Lan CAT6A จำนวน 432 เส้น เข้าPatch Panel  ตู้ RACK 42U   : รัฐสภาใหม่  เกียกกาย

ดูรายละเอียดงานติดตั้งนี้  เพิ่มเติม

จัดสายแลน Lan จำนวน 55 เส้น  เข้าตู้แร็ค  GERMANY RACK 32U   บริษัท  บี.เอ. อินเตอร์เทรด (ไทยแลนด์) จำกัด   (สำนักงานใหญ่)

ดูรายละเอียดงานติดตั้งนี้ เพิ่มเติม

จัดสายแลน Lan จำนวน 55 เส้น เข้าตู้แร็ค GERMANY RACK 32U บริษัท บี.เอ. อินเตอร์เทรด (ไทยแลนด์) จำกัด (สำนักงานใหญ่)
ติดตั้ง SWITCH จำนวน 2 ตัว (SWITCH 48 PORT และ SWITCH 16 PORT อย่างละ 1 ชุด)
ติดตั้งแผงจัดสายแลน LINK จำนวน 2 ชุด

ดูรายละเอียดงานติดตั้งนี้ เพิ่มเติม

ติดตั้งสายแลน แลน (Lan)  Cat6 link  สำหรับ Access Point จำนวน 8 จุด  จุดเก็บสายในตู้แร็ค RACK 6U  : เอื้ออาทรเมืองใหม่ บางพลี

ติดตั้งสายแลน แลน (Lan) Cat6 link สำหรับ Access Point จำนวน 8 จุด จุดเก็บสายในตู้แร็ค RACK 6U : เอื้ออาทรเมืองใหม่ บางพลี

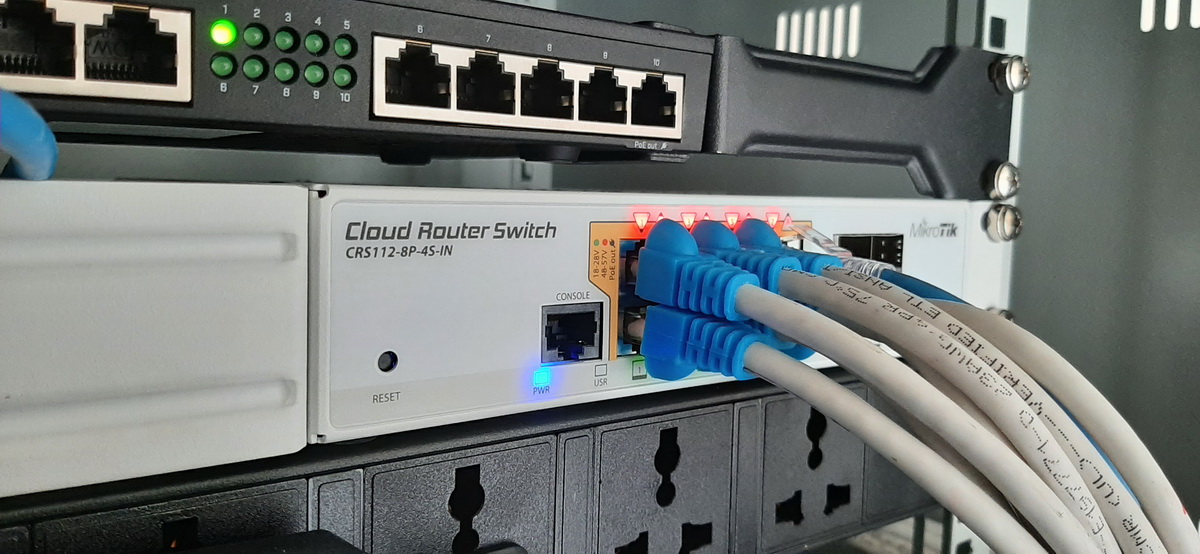

ภายในตู้ ติดตั้ง Switch Microtik CRS112-8P-4s-IN เป็น Switch POE

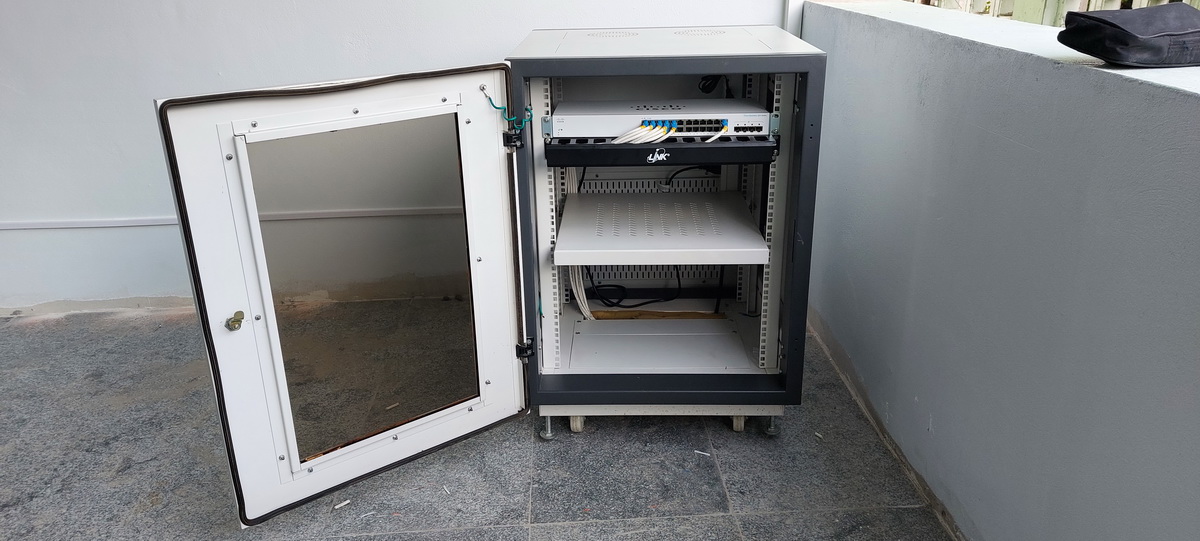

ติดตั้งสายแลน (Lan)  Cat6 link  จำนวน 9 เส้น , Uplink 1 เส้น จัดเก็บสายเข้าตู้ RACK 15U

: บริษัท  ยูโนเคม  จำกัด

จัดสายแลน CAT6 UTP Link จำนวน 75 เส้น เข้าตู้แร็ค RACK 27U  LINK (CH-60627GW)Glass-Wave 'Black'

บริษัท หลักทรัพย์นายหน้าซื้อขายหน่วยลงทุน เวลธ์ เซอร์ติฟายด์ จำกัด

มุมด้านหลังตู้แร็ค (Rack)

มุมด้านข้างตู้แร็ค (Rack)

มุมด้านหน้าตู้แร็ค (Rack)

มุมด้านหน้าตู้แร็ค (Rack)

จัดสายแลน Lan UTP Cat6 Link จำนวน 20 เส้น เข้าตู้แร็ค RACK 9U

จุฬาลงกรณ์มหาวิทยาลัย (อาคารศูนย์ภาษา)

เข้าสายกับ Patch Panel

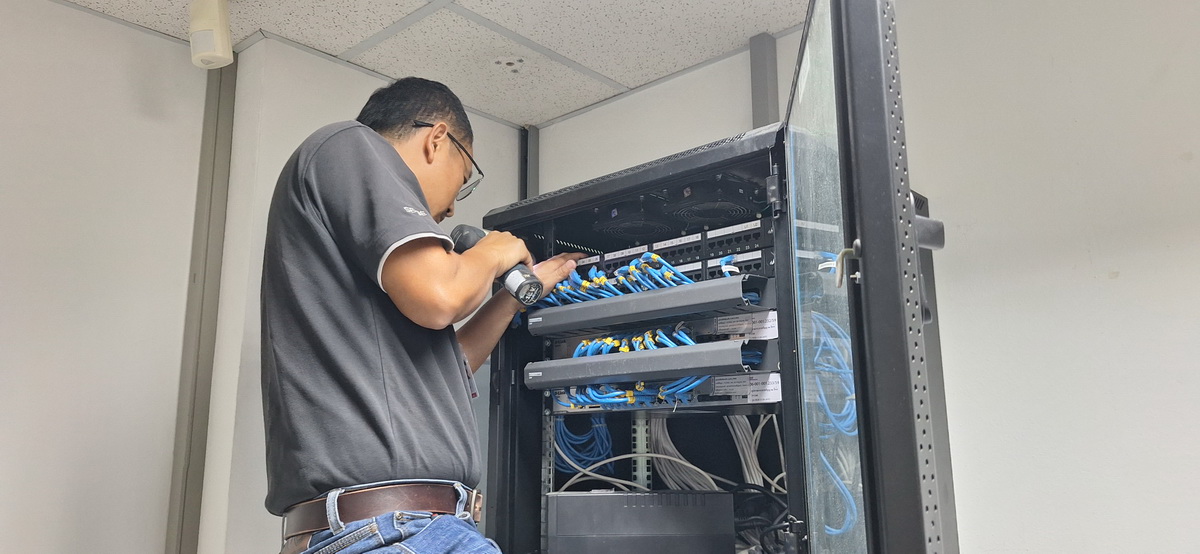

ยึด Patch Panel เข้าตู้แร็ค (Rack)

เชื่อมต่อสาย Patch Cord จาก Patch Panel เข้า Switch โดยมี Cable manage (แผงจัดสาย) อยู่ตรงกลาง ระหว่าง Patch Panel และ Switch

เชื่อมต่อสาย Patch Cord จาก Patch Panel เข้า Switch

จัดสายแลน Lan UTP Cat6 Link จำนวน 20 เส้น เข้าตู้แร็ค RACK 15U

บริษัท เอคอมเมิร์ซ จำกัด (พื้นที่เช่า DKSH)

จัดสายเข้าตู้แร็ค โดยต่อตรงเข้า Switch  (ไม่มี (แผงจัดสาย) Cable manage)

จัดสายแลน และอุปกรณ์ Network เข้าตู้แร็ค Rack Link 15U

งานจัดสายแลน UTP Cat6A Link เข้าตู้แร็ค RACK 42U โดยเข้า Patch Panel

ศูนย์ราชการ แจ้งวัฒนะ

ยึด Patch Panel เข้ากับตู้แร็ค และจัดสายให้เป็นระเบียบเรียบร้อย

มุมด้านหน้าตู้แร็ค หลังจากจัดสายแลน เรียบร้อยแล้ว

มุมด้านข้างตู้แร็ค หลังจากจัดสายแลน เรียบร้อยแล้ว

จัดสายแลน UTP Cat5e Link และอุปกรณ์ Network เข้าตู้แร็ค Rack 15U

อาเชียน่า แอร์ไลนส์, อิ็งค์ (ในสนามบินสุวรรณภูมิ)

จัดสายแลน UTP Cat5e Link และอุปกรณ์ Network เข้าตู้แร็ค Rack 15U
