งานติดตั้งเต้ารับไฟฟ้า และโคมไฟ คณะวิศวกรรมศาสตร์ สถาบันเทคโนโลยีพระจอมเกล้าเจ้าคุณทหารลาดกระบัง

เนื่องจากคณะวิศวกรรมศาสตร์ สถาบันเทคโนโลยีพระจอมเกล้าเจ้าคุณทหารลาดกระบัง อาคาร 12 ชั้น  ห้อง 908 และ 910-911 มีการรีโนเวทใหม่ และทีมงานของเรา (SE-BE ซีบี)ได้งานติดตั้งไฟฟ้าที่เกี่ยวข้องทั้งหมดโดยมีรายละเอียดงานดังนี้

สถานที่ : อาคาร 12 ชั้น  คณะวิศวกรรมศาสตร์ สถาบันเทคโนโลยีพระจอมเกล้าเจ้าคุณทหารลาดกระบัง

รายละเอียดงาน


วันที่ติดตั้ง

15  มกราคม  2564 - 30  มกราคม  2564

ขั้นตอนการทำงาน

- ติดตั้งท่อ EMT 25" ไปตามจุดเต้ารับไฟฟ้า และโคมไฟ
- เดินสายไฟไปยังจุดต่างๆ
- ติดตั้งตู้คอนซูเมอร์
- เดินสายไฟแมน 1 เฟส เข้าตู้ คอนซูเมอร์
- ติดตั้งโคมไฟ
- ติดตั้งเต้ารับตามผนัง
- ติดตั้งเต้ารับไฟฟ้าแบบฝังพื้น

ภาพประกอบงานติดตั้งเต้ารับไฟฟ้าและโคมไฟแสงสว่าง ห้อง 910-911 ดังนี้


โคมไฟแสงสว่างในห้อง 910-911


ช่างวัดตำแหน่งโคมไฟ(ด้วยเลเซอร์) และแนวท่อตามจุดโคมไฟต่างๆ ก่อนทำการเดินท่อ EMT


เจาะแนวท่อ EMT


ตัดรางวายเวร์ ทำเป็นรางเข้าตู้ คอนซูเมอร์


เจาะระหว่างห้องเพื่อเดินสายไฟเมนไปยังตู้คอนซูเมอร์


ดัดท่อ EMT


เจาะยึด และติดตั้งท่อ EMT


แนวท่อ EMT ใต้คาน และกระจายไปตามโซนต่างๆ


แนวท่อ EMT ใต้คาน และกระจายไปตามโซนต่างๆ


แนวท่อ EMT ใต้คาน และกระจายไปตามโซนต่างๆ


ติดตั้งท่อ EMT ไปตามจุดโคมไฟ และเต้ารับไฟฟ้าเสร็จเรียบร้อย


ร้อยสายไฟในท่อ EMT ไปตามจุดโคมไฟ และเต้ารับไฟฟ้า


เชื่อมต่อสายสำหรับโคมไฟฟ้า


เชื่อมต่อสายสำหรับโคมไฟฟ้า


เชื่อมต่อสายสำหรับโคมไฟฟ้า


ร้อยสายไฟในท่อ EMT ไปตามจุดโคมไฟ และเต้ารับไฟฟ้า


ร้อยสายไฟในท่อ EMT ไปตามจุดโคมไฟ และเต้ารับไฟฟ้า


ติดตั้งโคมไฟ


ติดตั้งโคมไฟ


ติดตั้งโคมไฟ


ติดตั้งโคมไฟตามโซนต่างๆ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


แสดงภาพโคมไฟที่ติดตั้งเสร็จเรียบร้อย


ช่างติดตั้งโคมไฟฟ้า


ช่างติดตั้งโคมไฟฟ้า


ช่างติดตั้งโคมไฟฟ้า


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


เต้ารับไฟฟ้าตามผนัง


เต้ารับไฟฟ้าตามผนัง


เต้ารับไฟฟ้าตามผนัง


เต้ารับไฟฟ้าฝังพื้น  (4 จุด)


เต้ารับไฟฟ้าฝังพื้น Panasonic


เต้ารับไฟฟ้าฝังพื้น Panasonic


เต้ารับไฟฟ้าฝังพื้น Panasonic


เข้าสายในตู้คอนซูเมอร์


เข้าสายในตู้คอนซูเมอร์เสร็จเรียบร้อย


เข้าสายในตู้คอนซูเมอร์เสร็จเรียบร้อย


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ

ภาพประกอบงานติดตั้งเต้ารับไฟฟ้าและโคมไฟแสงสว่าง  ห้อง 908 ดังนี้

ห้อง 908  มีขนาดห้องที่เล็กกว่าห้อง 910-911  และยังมีแนวท่อ EMT เดิมติดตั้งทั้ง 2 ด้านของผนัง จึงเห็นแนวท่อเดิมปรากฎในรูปภาพด้วย ซึ่งลูกค้าให้คงท่อเดิมไว้  งานส่วนของเราเฉพาะท่อ EMT สำหรับโคมไฟพื้นด้านบน และเต้ารับไฟฟ้าตามผนังด้านข้างเท่านั้น


วัดแนวท่อ EMT และตำแหน่งโคมไฟ ด้วยระบบเลเซอร์


วัดแนวท่อ EMT และตำแหน่งโคมไฟ ด้วยระบบเลเซอร์


ยึดท่อ EMT ตามจุดโคมไฟ


แนวท่อ EMT ตามจุดโคมไฟ  (ท่อตามผนังด้านข้างเป็นท่อเก่าของอาคาร)


งานกรีดกำผนังเพื่อฝังท่อ สำหรับเต้ารับไฟฟ้า


แนวท่อ EMT สำหรับโคมไฟ  (ท่อตามผนังด้านข้างเป็นท่อเก่าของอาคาร)


งานกรีดกำผนังเพื่อฝังท่อ สำหรับเต้ารับไฟฟ้า

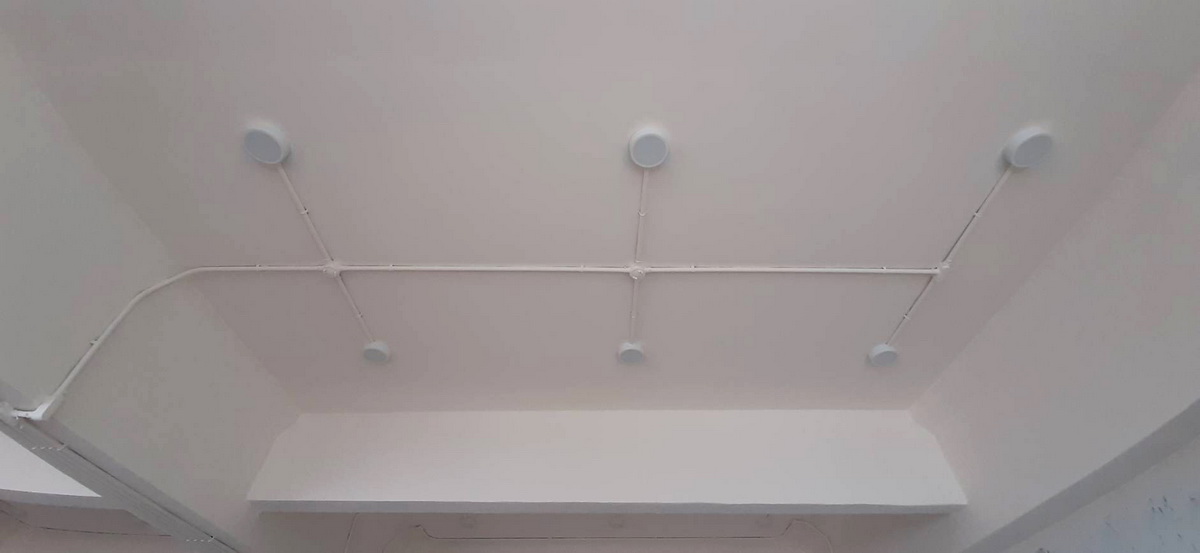

แนวท่อ EMT สำหรบโคมไฟ


แนวท่อ EMT สำหรบโคมไฟ


จุดรวมท่อ EMT และต่อด้วยรางวาย์เวร์ เข้าตู้คอนซูเมอร์


แนวท่อ EMT สำหรบโคมไฟ


แนวท่อ EMT สำหรบโคมไฟ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ

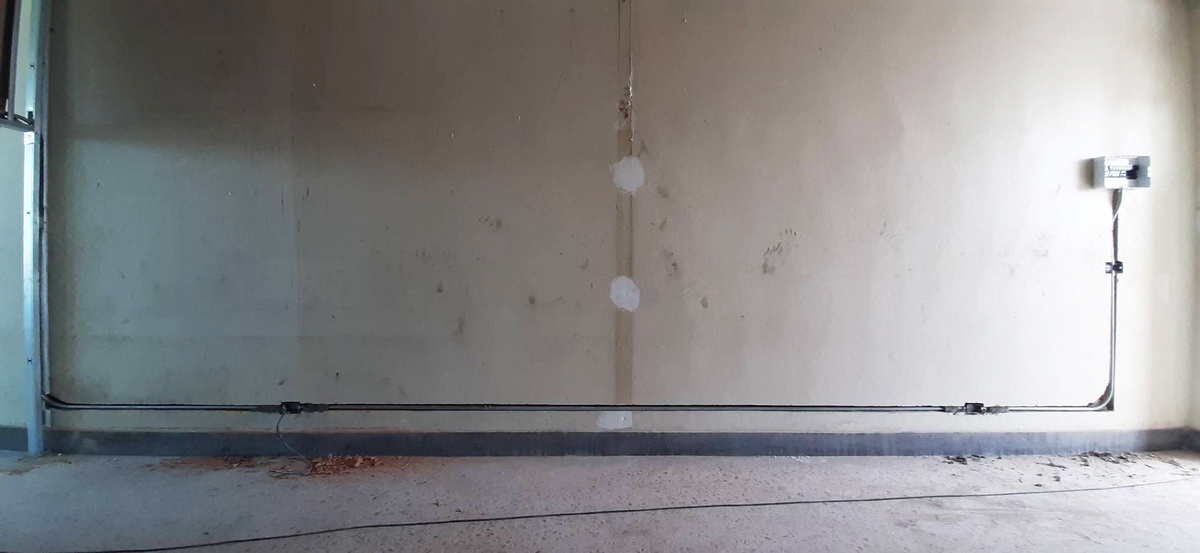

เต้ารับไฟฟ้าตามกำแพงด้านข้าง


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


ติดตั้งโคมไฟเสร็จเรียบร้อย  ใช้งานได้ปกติ


เข้าสายในตู้คอนซูเมอร์เรียบร้อย
