เดินสายไฟเมน และติดตั้งตู้ควบคุมระบบไฟฟ้า 3 เฟส (ตู้คอนโทรล)

รายละเอียดงาน

พื้นที่โรงงานใหม่ ต้องการให้เดินสายเมนจากเสาไฟ มายังตัวอาคาร และติดตั้งตู้ควบคุมระบบไฟฟ้า 3 เฟส , ตู้โหลดเซ็นเตอร์

สถานที่

ซอยยิ่งเจริญ  ตำหรุ-บางพลี

การดำเนินงาน

1. ดึงสายไฟเมน THW 95 sq.mm  จำนวน 4 เส้น จากเสาไฟของการไฟฟ้า มายังอาคาร โดยยึดแร็ค 7 ช่อง 1 ชุดที่เสาไฟ และอีก 1 ชุด ที่ตัวอาคาร
2. ทำรางไวร์เวย์รับสายเมน ลงมายังตู้ควบคุมระบบไฟฟ้า (ตู้คอนโทรล)
3. ติดตั้งตู้ควบคุมระบบไฟฟ้า 3 เฟส พร้อมไฟเมนย้ำสาย THW 95 sq.mm จำนวน 4 เส้น เข้าตู้
4. ติดตั้งตู้โหลดเซ็นเตอร์ จำนวน 1 ตู้ ไว้บริเวณตู้คอนโทรล
5. ติดตั้งสายไฟ THW 35 sq.mm เชื่อมจากตู้ควบคุมระบบไฟฟ้า (ตู้คอนโทรล) มายังตู้โหลดเซ็นเตอร์

ภาพประกอบงานติดตั้ง

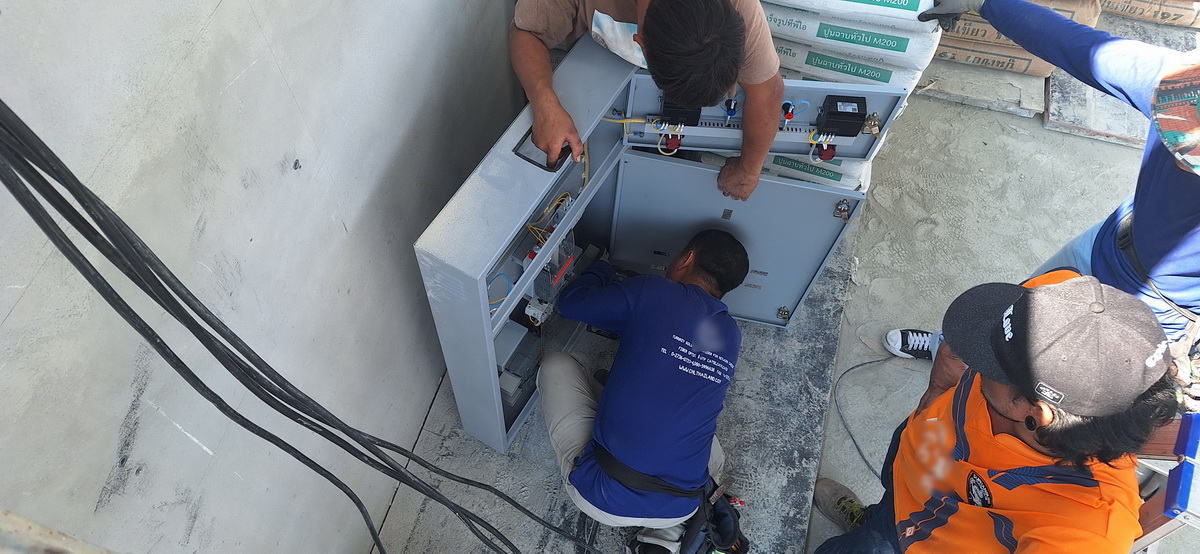

ติดตั้งตู้ควบคุมระบบไฟฟ้า (ตู้คอนโทรล) และตู้โหลดเซ็นเตอร์

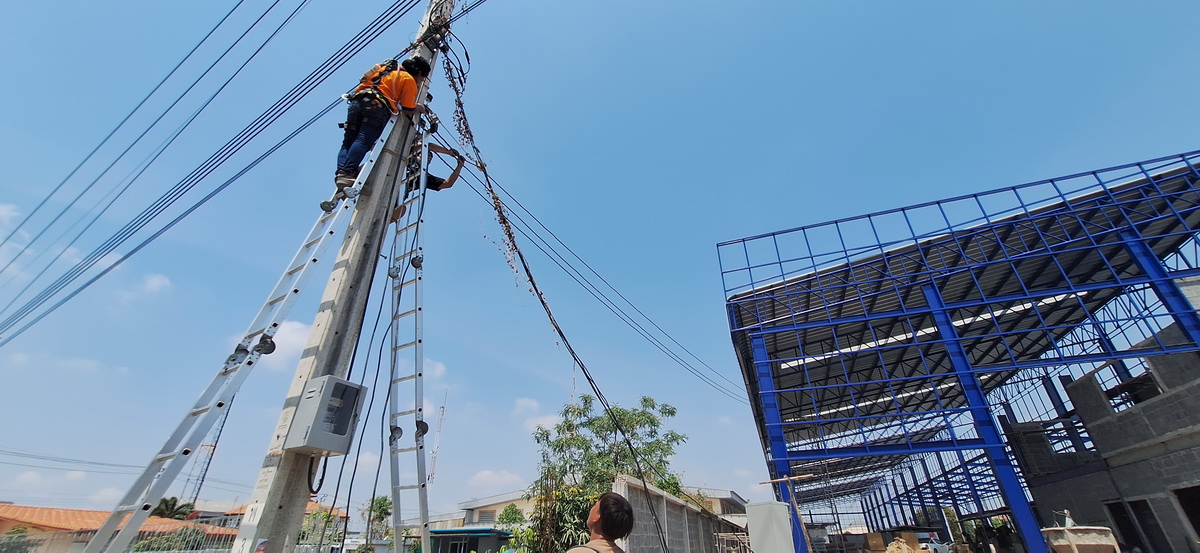

ดึงสายเมนจากเสาไฟฟ้า

ดึงสายเมนจากเสาไฟฟ้า

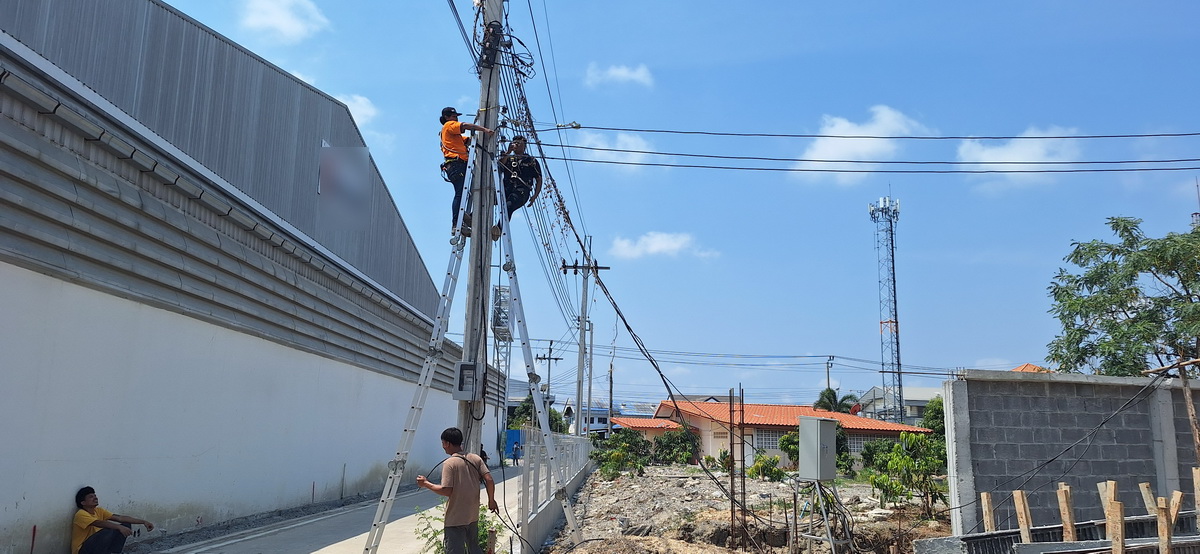

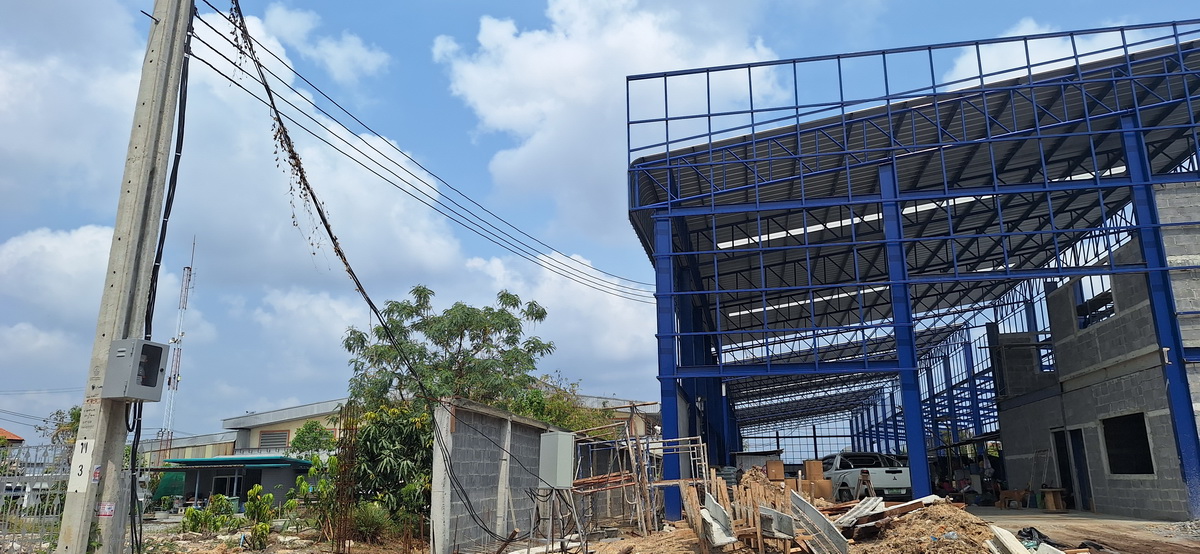

ดึงสายเมนจากเสาไฟฟ้า ไปยังโกดัง

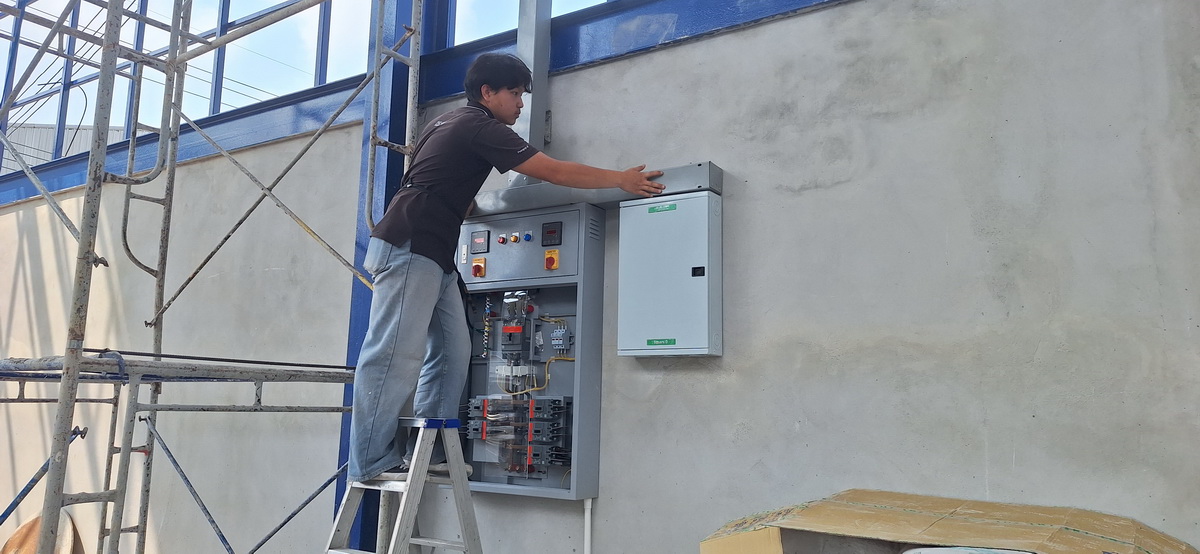

ติดตั้งตู้ควบคุมระบบไฟฟ้า (ตู้คอนโทรล)

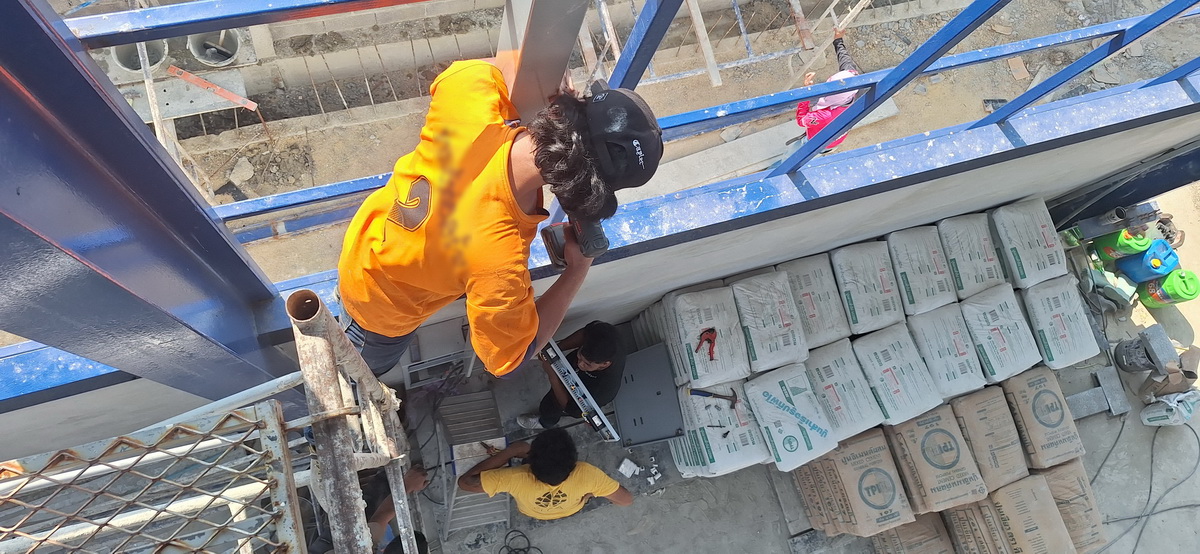

ติดตั้งรางไวร์เวย์สำหรับเก็บสายเมน

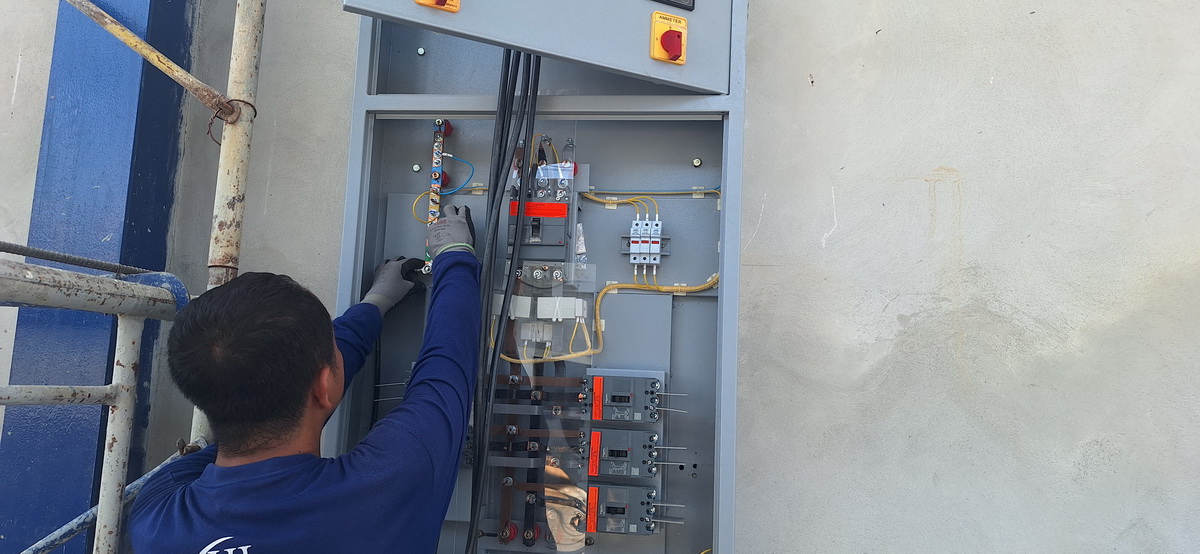

ย้ำสาย THW 95 sq.mm จำนวน 4 เส้น เข้าตู้

ย้ำสาย THW 95 sq.mm จำนวน 4 เส้น เข้าตู้

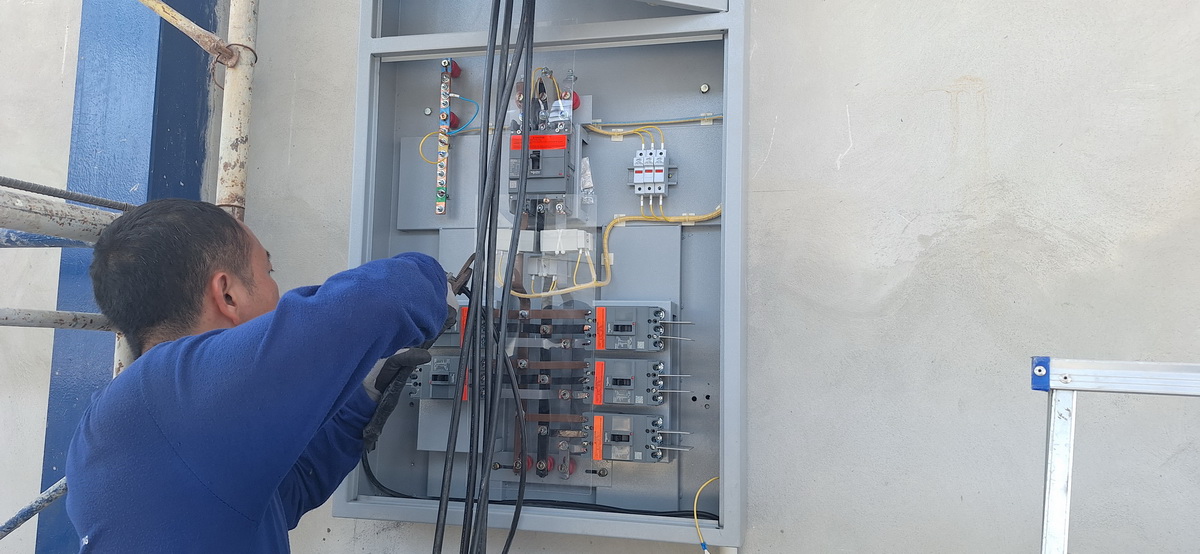

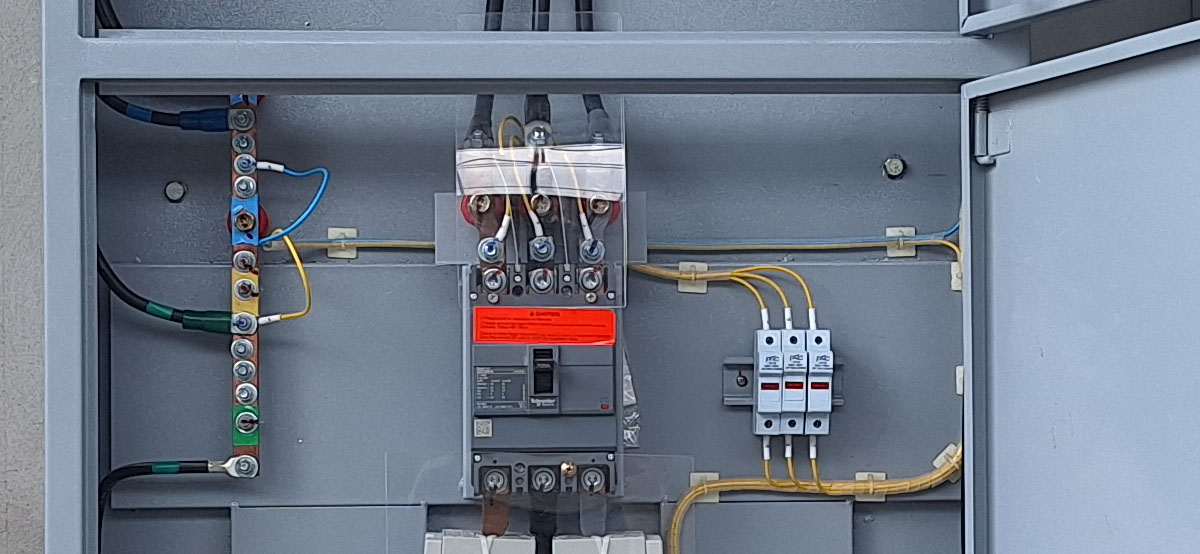

เข้าสายไฟเมน THW 95 sq.mm เฟส1,2,3 ที่ เบรคเกอร์หลัก
เข้าสาย นิวตรอน (Neutron) ที่บาร์ นิวตรอน
เข้าสายสายกราวด์ (Ground) ที่บาร์กราวด์

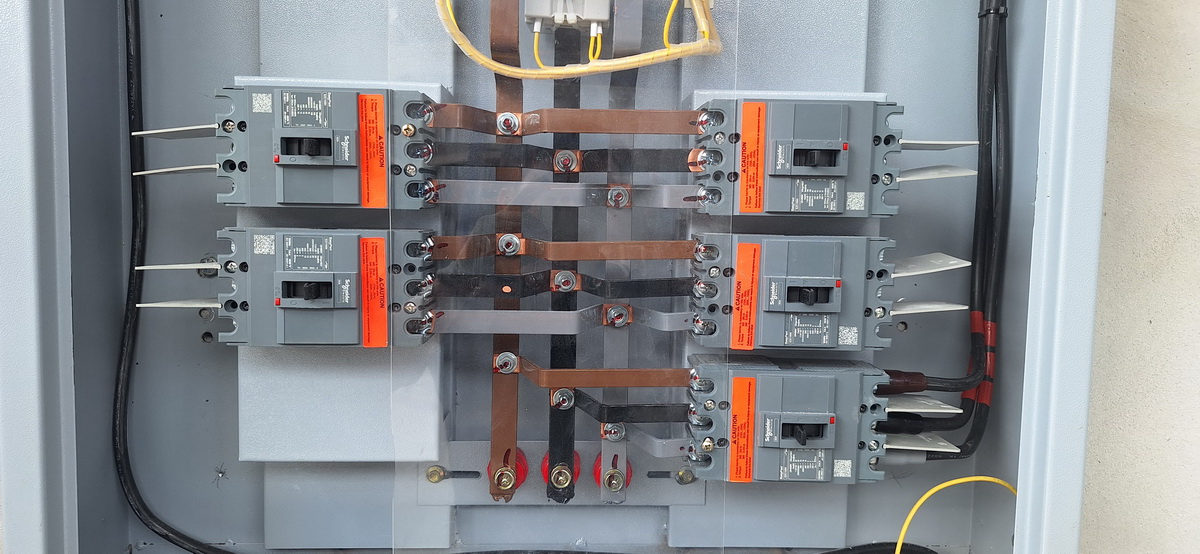

เข้าสาย THW 35 sq.mm เฟส1,2,3 ที่ เบรคเกอร์ย่อย เชื่อมต่อไปยังตู้โหลดเซ็นเตอร์

ทำรางไวร์เวย์ เก็บสายไฟ

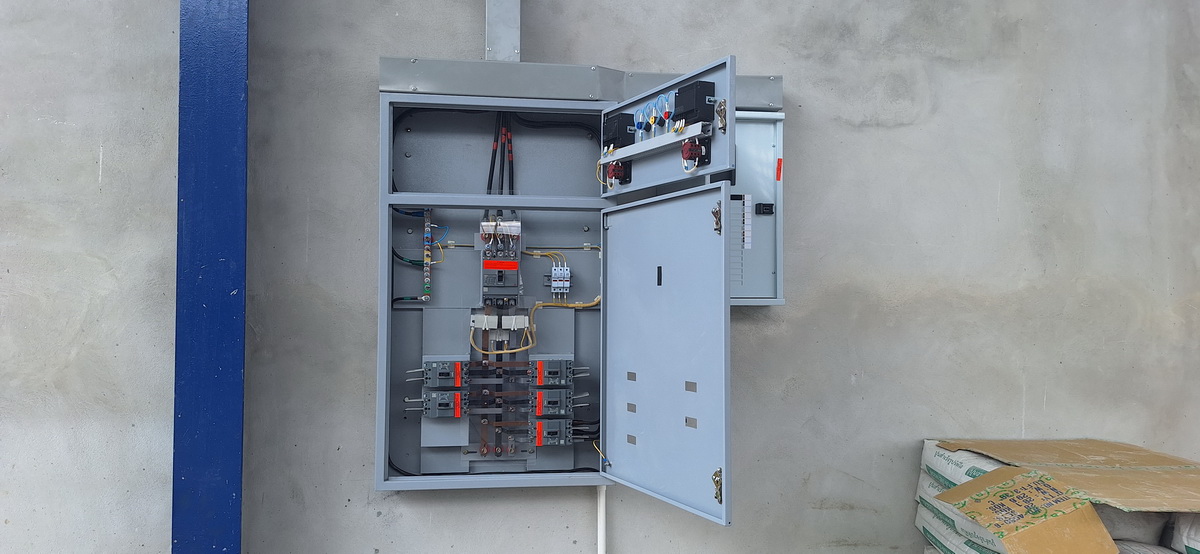

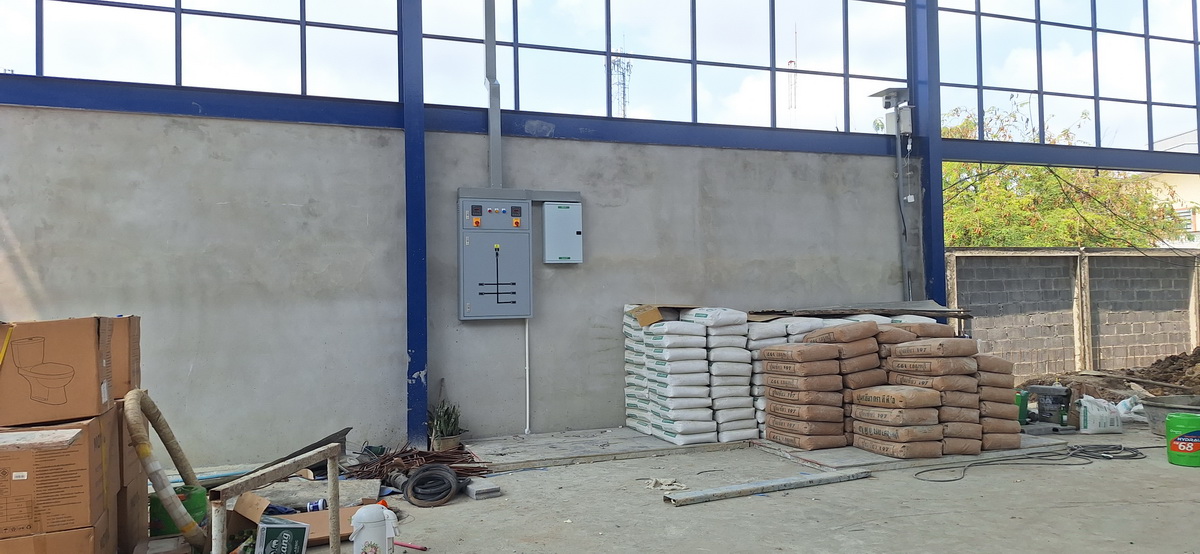

ติดตั้งตู้ควบคุมไฟฟ้า (ตู้คอนโทรล) และเข้าสายไฟเรียบร้อย

ดึงสายไฟเมน  THW 95 sq.mm จำนวน 4 เส้น จากเสาไฟ ไปยังโกดังเรียบร้อย

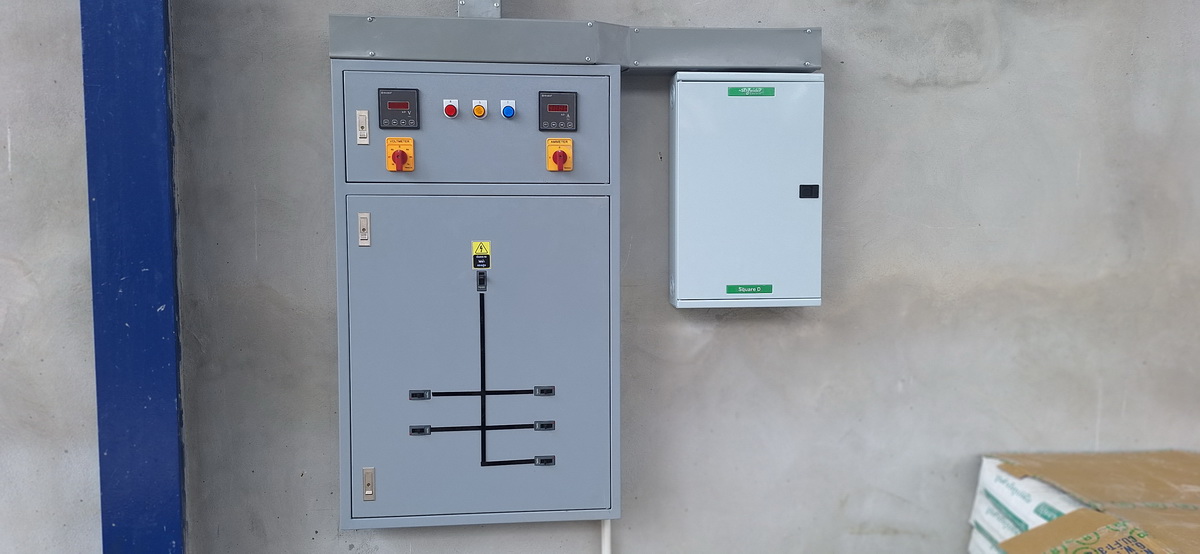

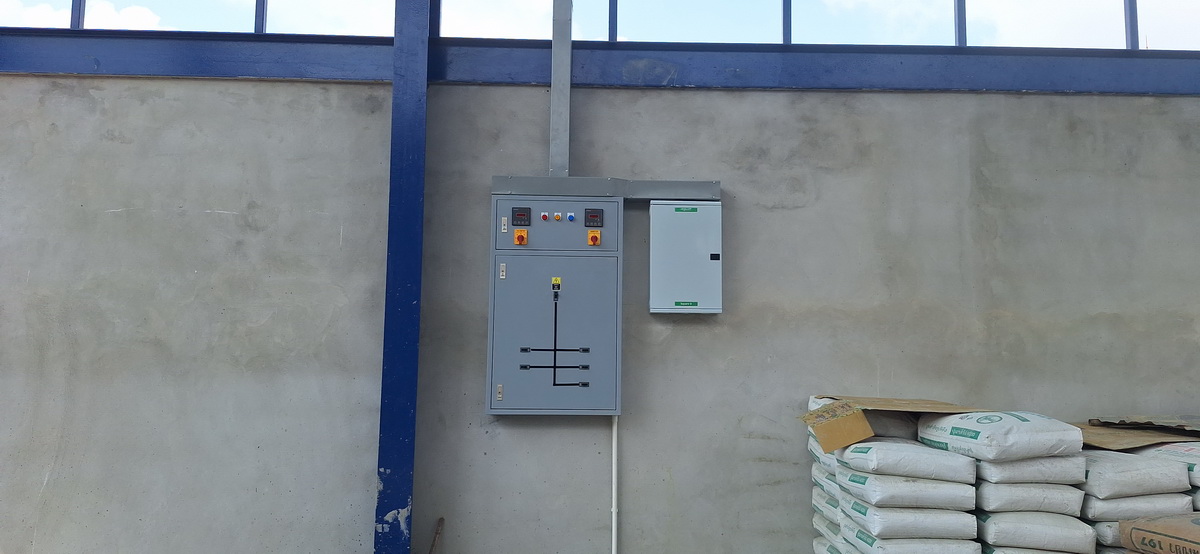

ภาพตู้ควบคุมไฟฟ้า (โหลดคอนโทรล) และตู้โหลดเซ็นเตอร์ หลังติดตั้งเสร็จ

ภาพตู้ควบคุมไฟฟ้า (โหลดคอนโทรล) และตู้โหลดเซ็นเตอร์ หลังติดตั้งเสร็จ

ภาพตู้ควบคุมไฟฟ้า (โหลดคอนโทรล) และตู้โหลดเซ็นเตอร์ หลังติดตั้งเสร็จ
