วิธีเข้าหัวแลนตัวเมีย Shield Cat6A RJ45 Modular Jack ยี่ห้อ Link

ขั้นตอนการเข้าหัวแลนตัวเมีย Shield Cat6A RJ45 Modular Jack ยี่ห้อ Link สามารถทำได้ดังนี้


        เนื่องจากในตลาดมีสายแลน (Lan) และหัวแลนหลายี่ห้อ หลายประเภท โดยหัวแลนของแต่ละยี่ห้อออกแบบมาไม่เหมือนกัน  ทำให้วิธีเข้าหัวแตกต่างกันด้วย เครื่องมือที่ใช้ในการเข้าหัวก็แตกกต่างกัน ในบทความนี้ใช้ได้เฉพาะหัวแลนตัวเมีย CAT6A (Shield Cat6A RJ45 Modular Jack) ยี่ห้อ Link เท่านั้น

ดูขั้นตอนเข้าหัวแลนตัวเมีย Cat6A เป็นวีดีโอ


หัวแลนตัวเมีย CAT6A (Shield Cat6A RJ45 Modular Jack) ยี่ห้อ Link แบ่งออกเป็น 2 ส่วน (หัวแลนตัวเมีย CAT6A, แผ่นจัดสาย)


เริ่มเข้าขั้นตอนหัวแลนตัวเมีย CAT6A ดังนี้

1. ปอกสายแลน Cat6a ด้วยคีมปอกสาย หรือคัดเตอร์ (เว้นระยะปลายของสายแลนประมาณ 5 cm. (เซ็นติเมตร))  ปอกเฉพาะพลาสติกหุ้มด้านนอกเท่านั้น ห้ามให้ใบมีดตัดโดนเส้นทองแดงด้านใน


2. แยกสายแลนแต่ละคู่ออกจากกัน และแยกฝอยหุ้มสายแต่ละคู่อออจากเส้นทองแดง


3. ตัดฝอยหุ้มสายแลน (UTP CAT6A Link) แต่ละคู่ออก (ตัดให้ชิดกับขอบเปลือกหุ้มชั้นนอกให้มากที่สุด)


4.นำแผ่นจัดสายมาสวมเข้ากับสายทองแดงทุกคู่  โดยไม่ต้องนำลวดสลิงเหล็กเข้าไปในแผ่นจัดสาย

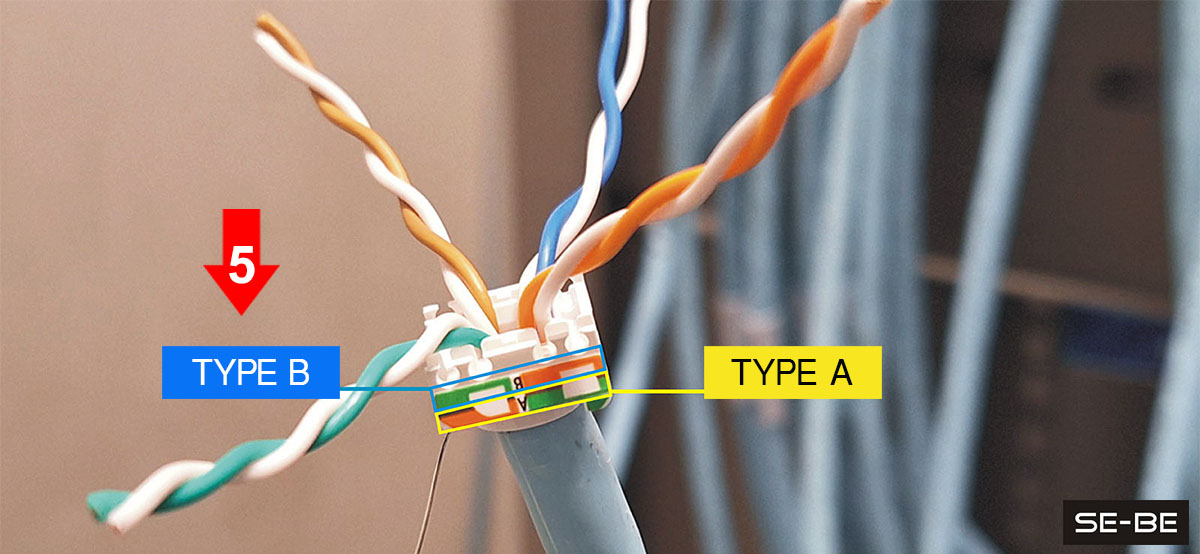

5. หมุนสายทองแดงแต่ละคู่ให้ตรงตำแหน่ง (สี) บนแผ่นจัดสาย เช่น คู่สายทองแดง ขาว-ส้ม, ส้ม ให้ตรงตำแหน่ง Type B ขาว-ส้ม, ส้ม (โดยเข้าหัวแลนในแบบ TYPE B)


6. กดสายทองแดงแต่ละเส้น (ทั้งหมด 4 คู่ จำนวน 8 เส้น) ให้เข้าตรงตำแหน่งบนแผ่นจัดสาย (ตรงสีของสายทองแดง แบบ Type B)


7. ใช้คีมหรือกรรไกร ตัดปลายสายทองแดงออกให้หมด โดยตัดชิดกับขอบด้านนอกของแผ่นจัดสาย


นำหัวแลนตัวเมีย Cat6A  (ส่วนที่ 1) มาปลดล็อคออก โดยใช้ไขควงแบน หรือวัสดุที่แบนและแข็ง งัดตำแหน่งล็อคบนหัวแลนตัวเมีย Cat6A ให้หัวคลายออกจากกัน (ตามรูปด้านบน)


8. นำหัวแลนตัวเมีย CAT6A ทั้ง 2 ส่วน (ส่วนที่ 1 และส่วนที่ 2) มาสวมเข้าด้วยกัน โดยหันตำแหน่งของสีแต่ละคู่ให้ตรงกัน และกดให้สวมเข้าหากัน


9. กดให้หัวแลน Cat6A ทั้ง 2 ส่วน แนบเข้าหากันสนิท
10. กดขาล็อคเข้าไปหาหัวแลนส่วนที่ 2 (แผ่นจัดสาย) ให้กดล็อคด้านตามรูปหมายเลข 10 ก่อน
11. กดขาล็อคเข้าไปหาหัวแลนส่วนที่ 2 (แผ่นจัดสาย) ให้ล็อกกันสนิท โดยจะได้ยินเสียงล็อค


12. สังเกตขาล็อคทั้ง 2 ด้าน ล็อคเข้าหากันอย่างสนิท
13. พันเส้นสลิงเหล็กเข้ากับขาของหัวแลนตัวเมีย CAT6

เสร็จสิ้นขั้นตอนเข้าหัวแลนตัวเมีย Cat6A ยี่ห้อ Link Shield Cat6A RJ45 Modular Jack
